玻璃鋼儲罐模制品的各個表面，是依靠成型零件上。制品在壓模型腔成型后，獲得了一定的光潔度表面，在其脫模過程中，制品表面要和壓模成型面產(chǎn)生相對位移。當制品位移時所經(jīng)歷的壓模成型面光潔度愈高，則摩擦力愈小，制品的表面磨損、擦傷的可能性也愈小。

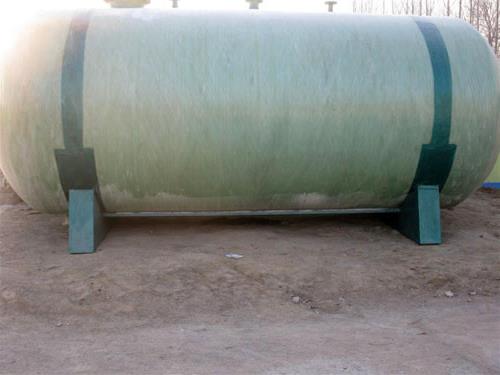

表面光潔度指標一邊為6~12級。12級以上壓模加工就比較困難了，所以一般很少取。對于便于成型或脫模，壓模成型面的光潔度都不低于7級。玻璃鋼儲罐分為立式儲罐、臥式機械纏繞玻璃鋼儲罐、運輸罐、反應罐、各種化工設備，玻璃鋼臥式儲罐、立式貯罐、運輸罐、容器及大型系列容器、根據(jù)所用(貯存或運輸)介質(zhì)選用環(huán)氧呋喃樹脂、改性或聚酯樹脂、酚醛樹脂為粘結劑，由高樹脂含量的耐腐蝕內(nèi)襯層、防滲層、纖維纏繞加強層及外表保護層組成。

玻璃鋼的性能是玻璃纖維與粘結劑性能的綜合體現(xiàn)。因此兩者不同的選配將得到不同性能的玻璃鋼制品。

玻璃鋼力學性能的最大特點就是比強度高．其相對密度為1.4~2.2：．僅為碳鋼的1/3~

1/4，麗比強度(抗拉強度/相對密度)是碳鋼的2~3倍，玻璃鋼的強度隨膠粘劑含量增多而降低，因此為了保證石足夠的強度，玻璃鋼中的樹脂含量以30%~40%為宜。過高的溫度會破壞樹脂的結構，使強度急劇降低。

玻璃鋼的導熱系數(shù)很小，僅為鋼的1/100~1/1000，故不適宜于制作傳熱設備。玻璃鋼由于玻璃纖維的加入改善了樹脂收縮率較大的缺點，熱膨脹系數(shù)較樹脂大為減少，因此固化成型后的玻璃鋼設備尺寸比較穩(wěn)定，不會由于溫度的變化而引起顯著的形變
